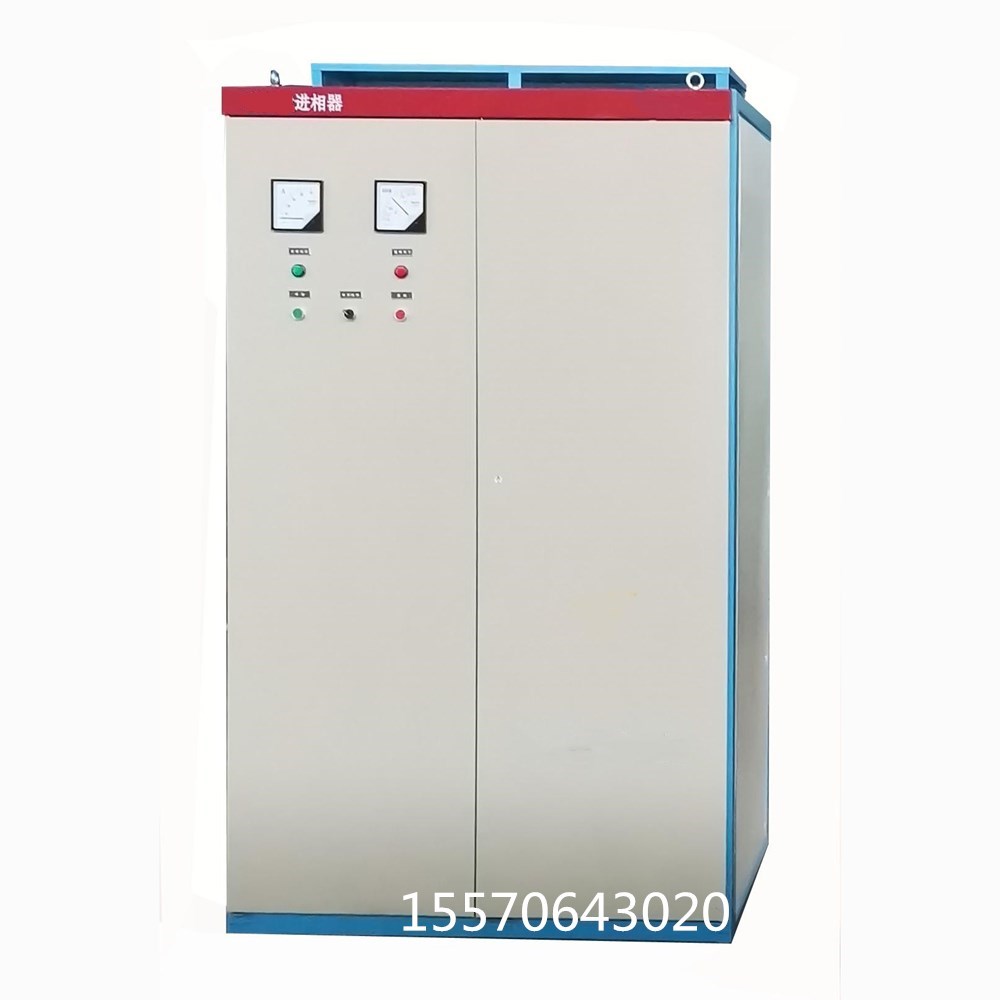

智能型變負載進相器在水泥輥壓機中的應用

一、智能型變負載進相器工作原理

突變負載進相器是串接在電機轉子回路中,通過改變轉子電流與轉子電壓的相位關系,進而改變電機定子電流與電壓的相位關系,達到提高電機自身的功率因數和效率,提高電機過載能力、降低電機定子電流、降低電機自身?yè)p耗的目的。

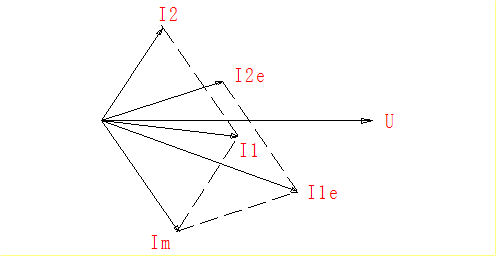

電機在某一負載下運行時,其轉子電流為I2e、定子電流為I1e,向量圖如下所示。


勵磁電流Im由關系式Im=I1e-I2e,從向量圖可得出Im。當在轉子回路串接靜止式進相器的附加電勢后,轉子電流的相位變?yōu)閳D中的I2。由于負載不變,勵磁電流Im不變。此時的電子電流I1由關系式I1=Im+I2,從向量圖可得出I1,如圖所示。從圖中可以看出I1的功率因數角和幅值都比I1e小,說明電機的功率因數有所提高,定子電流有所下降。這正是靜止式進相器所要達到的對電機補償?shù)哪康摹?/span>

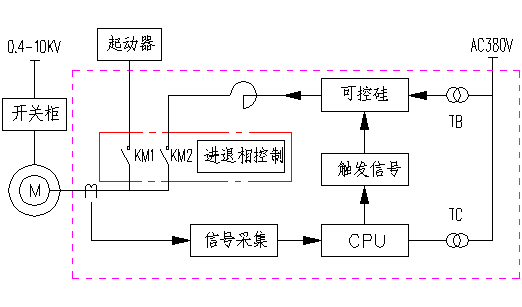

ZVP系列智能型變負載進相器的原理框圖如下:


 從上圖可以看出ZVP系列智能型變負載進相器是串接在電機轉子回路中的。當電機運行時采集轉子電流和同步電壓信號,經微處理器CPU處理后給可控硅發出觸發信號,由可控硅組成的交—交變頻器將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率的電源,加在電機轉子回路中,改變轉子電流與轉子電壓的相位關系,通過磁場進而改變電機定子電流與定子電壓的相位關系,減小功率因數角,電機本身的功率因數得以提高,定子電流得以下降。這種方式,大大改善了電機的運行狀況,顯著降低了電機自身的損耗。

二、智能型變負載進相器技術參數

轉子電流為進相器選型的主要依據,功率為進相器的選型的輔助依據。ZVP系列突變負載進相器一般參數如下表:

進相器型號

匹配電機參數

電機功率(KK)

額定轉子電流(A

額定工作電壓(V

ZVP-400D

245kW

400

380

ZVP-400G

400

3000

ZVP-600D

570kW

560

380

ZVP-600G

560

3000

ZVP-800D

1250kW

750

380

ZVP-800G

750

3000

ZVP-1000

2500

900

3000

ZVP-1200

2500

1100

3000

ZVP-1400

4000

1300

3000

注:因現場環境差別及用戶需求各異,實際參數可能與上述參數有所差異。

三、智能型變負載進相器使用環境

電源電壓220V±10% ,50Hz

環境條件: 溫度:    (-25+50)

濕度:    80%

海拔高度:≤1500m

振動:    1.5g

l  防止電磁干擾、遠離干擾源;

l  地基牢固、避免震動;

l  禁止使用在易燃、易爆性危險環境中;

l  戶內使用,通風良好,避免陽光直射;

l  進相器柜體上方500mm內不得有物體;

l  安裝傾斜度不超過5°;

l  如地溝屬封閉式或沒有地溝時,須將進相器柜體架空100mm;

:本公司可提供適用于高原地區(海拔超過1500m)的突變負載進相器,但客戶事先應特別申明。
