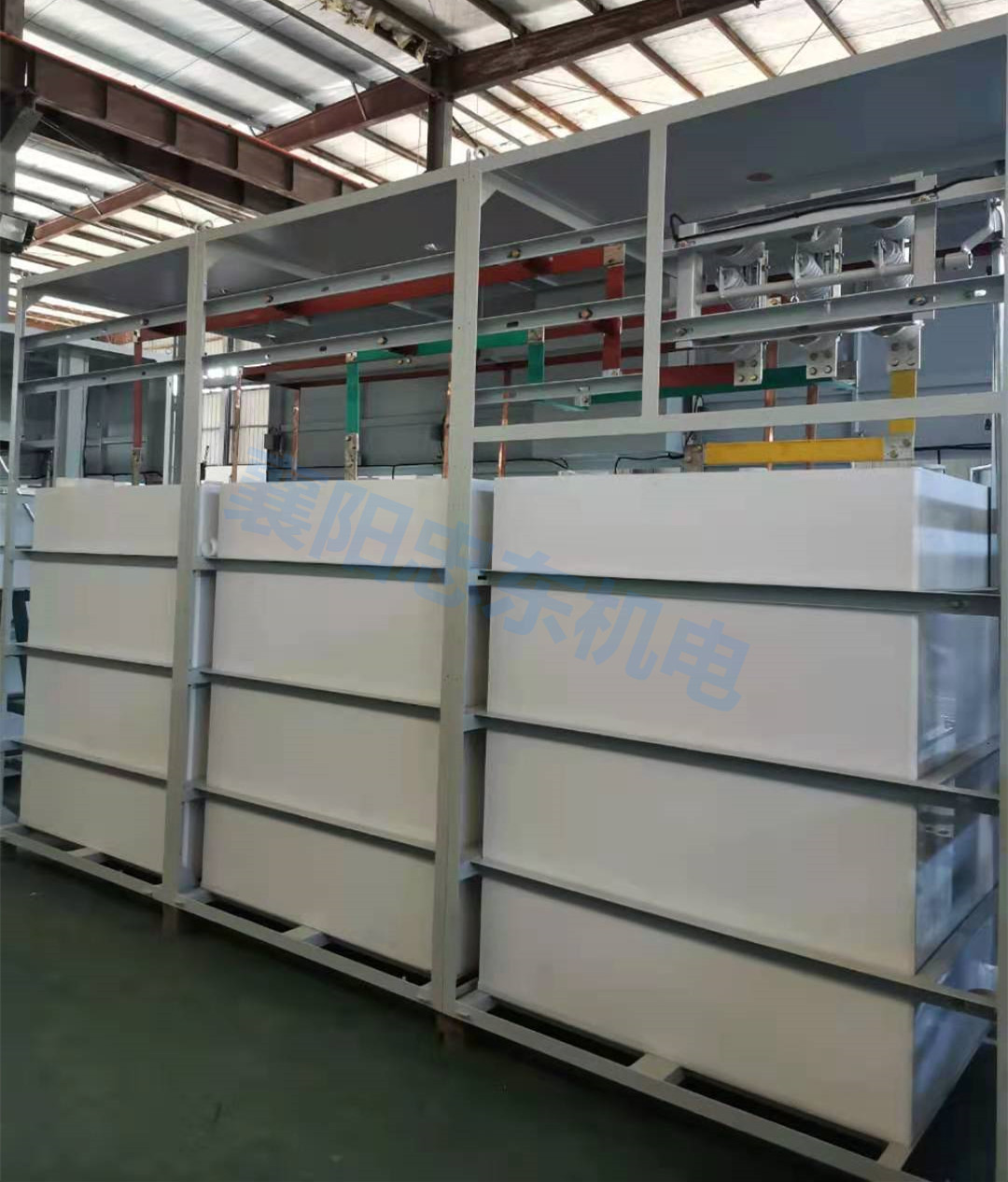

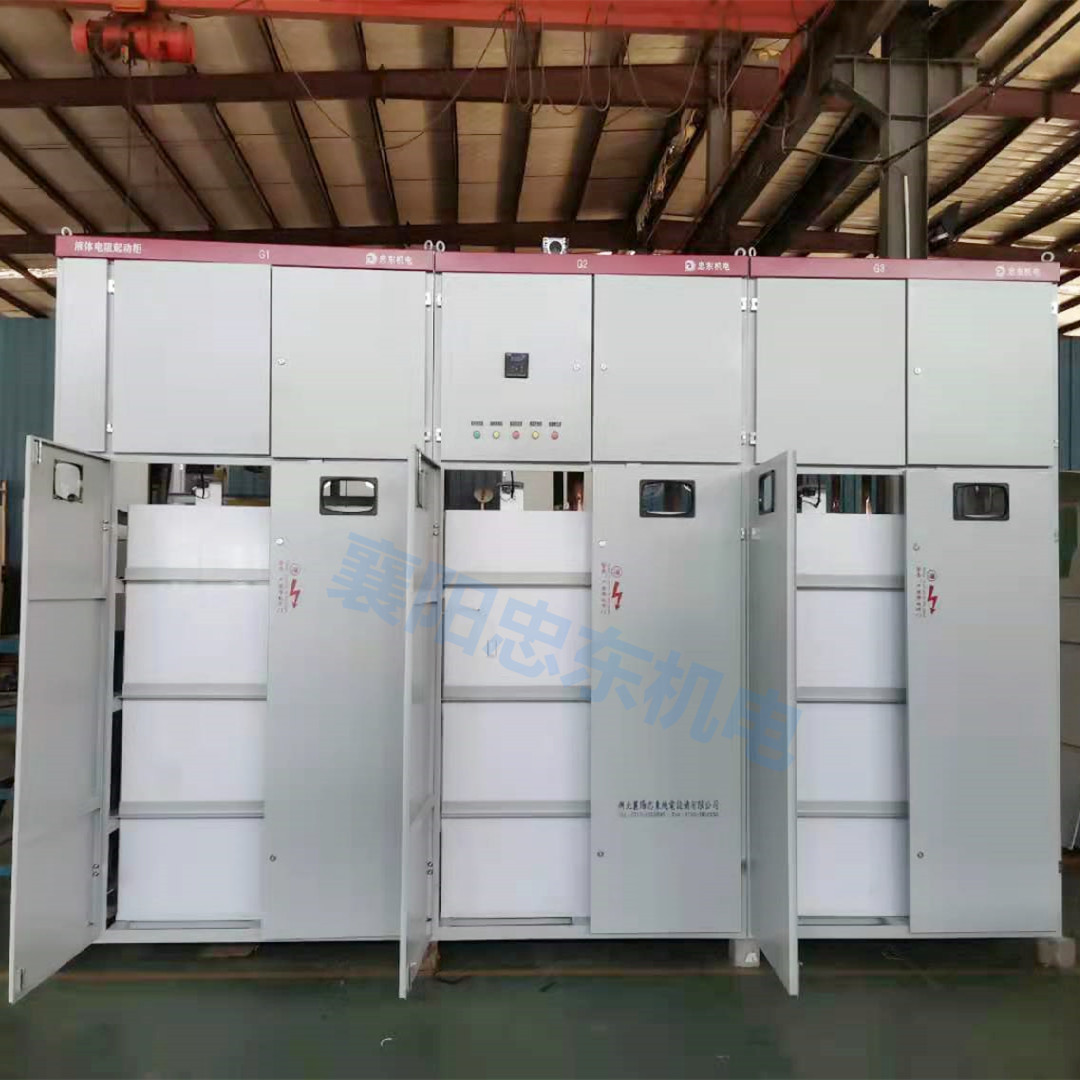

6300KW10KV高壓鼠籠液體電阻啟動柜/5000KW6KV水阻柜廠家圖片

1 水電阻啟動柜概述

   ZDGQ系列高壓交流鼠籠電動機水電阻啟動柜適用于額定電壓為3~10KV大、中型同步或異步鼠籠式電動機軟起動。

   該裝置與傳統的起動裝置相比,主要性能有如下特點:

● 起動電流小而平滑、無沖擊,顯著降低電網壓降,保證電網的可靠運行,有效保護電動機及傳動機械的安全起動。

● 具備完善的報警提示功能和電動機保護功能。

● 根據性能要求可采取一般控制或采用PLC控制,可靠性高。

● 采用先進的控制技術,使電動機起動過程的控制響應更快,精度更高。

● 電動機起動完成后,實施有效的運行監控。

● 完善的報警提示功能,通信功能、網絡功能,可方便的實現中控室集中控制。

2 水電阻啟動柜工作原理

   該裝置是在電動機定子回路中串入可變電阻的一種降壓起動裝置,即隨著主電動機的起動,裝置自動改變電阻的阻值而使電機端電壓均勻提高的一種起動方式。

   主機起動結束后,軟起動裝置從主回路中完全脫離開或處于零電位,電阻值自動恢復到初始狀態,為下次起動作好準備。

3 水電阻啟動柜型號說明

      4主要技術參數

額定電壓(KV 有效值)

3

6

10

電壓(KV 有效值)

3.6

7.2

12

電阻箱工頻耐壓(KV)(有效值)

相對地

18

23

30

同相間

12

15

18

電氣間隙(mm

75

100

125

起動電流/額定電流(Iq/Ie

1.5~3.5(現場可調)

液阻正常工作溫度(℃)

0~70

起動時間(s

10~60~120(現場可調)

防護等級

IP20IP30

連續起動次數(次)

1250KW

2~4(與負載情況有關)

1250KW

2~3(與負載情況有關)

注:起動電流在負載系統阻力矩允許的情況下可控制到至小


5水電阻啟動柜使用環境條件:

1)    環境溫度:氣溫+40-0℃;

2)    空氣相對濕度不超過90%

3)    海拔高度不大于1000m;

4)    地面傾斜度不大于5°;

5)    安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動;

注:若有特殊使用條件,請在訂貨時注明。
