進相器控制板信號燈狀態詳解：

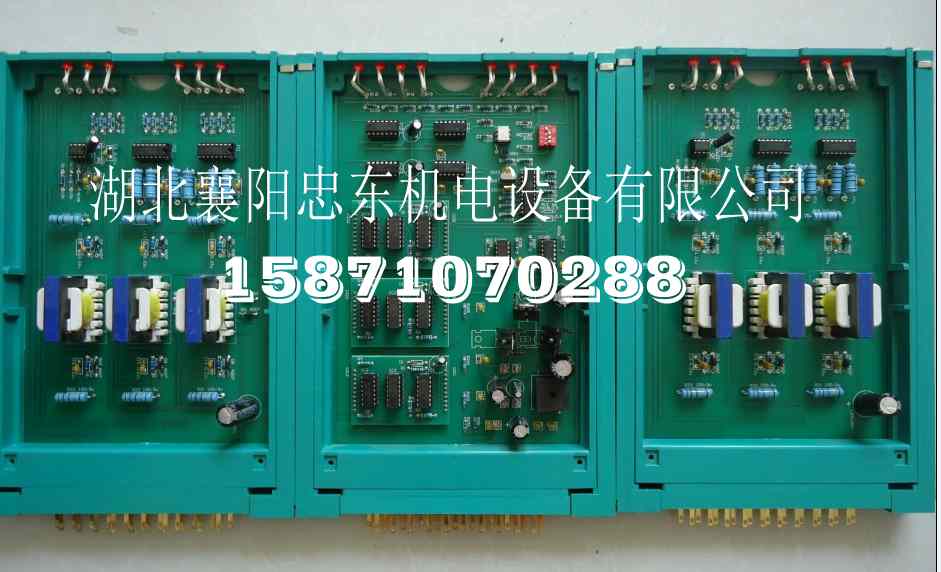

控制板共有三塊，中間一塊一般稱為主控板，兩邊的一般稱為驅動板?？刂瓢甯鼡Q必須先斷開進相器電源，主控板內有四個撥碼開關，其作用是切換進相器的運行（電機運轉）和試驗狀態（電機不運轉），調整撥碼開關時，必須斷開空氣開關。

  撥碼開關狀態：

試驗狀態                          運行狀態

安裝好后，通上進相器電源，先調到試驗狀態空試進相器，先觀察控制板的指示燈。（檢查可控硅觸發電壓、檢查變壓器電流、檢查主排和各支排的電流等）正常情況下，可帶負荷試機運轉。

控制板上各指示燈所代表的意義如下：

主板的指示燈（從上往下數）

Ｌ１、Ｌ２、Ｌ３：電機轉子三相電流指示     Ｌ４：＋５Ｖ電源指示    Ｌ５：熱故障指示

Ｌ６：缺相及自動故障保護指示     Ｌ７：＋１５Ｖ電源指示     Ｌ８：－１５Ｖ電源指示

驅動板：分別代表１２個可控硅的觸發信號。

在正常的情況下，各指示燈顯示狀態如下：

主板：除上面三個指示燈（L1、L2、l3）周期性循環顯示外（注意：此指電機在運轉時的狀態。若電機未轉，該三燈為隨機狀態），其它五個燈一直亮著。驅動板：其上各指示燈（１２個）均亮并有輕微閃亮。

控制板顯示不正常時，有可能是以下幾個原因：

a、如插接控制板時感覺有彈性阻力或抽出控制板觀察插接孔時看不見孔內彈片則有可能插接部分損壞，可拆開檢修。

b、三塊板上燈全不亮，則：1.確認電機是否起動完畢。2.起動器柜內的短接接觸器是否吸合，常開輔助接點（進相器端子排上為W，111）是否接通。3.檢查三塊控制板是否插好。

c、三塊板上只有個別燈亮，則檢查控制板是否插好。

d、如主控板L1、L2、L3 、L6燈不正常，則：1.確認電機負載是否太輕。2.確認撥碼開關位置是否在運行狀態。3.確認大接觸器是否吸合不好，轉子有開路現象。4.確認傳感器輸出信號是否正確接入主控板。

e、如主控板L5 、L6燈不正常，則：1.確認進相器柜內溫度是否過高（TM輸出銅排溫度高于75℃）。2.確認溫度開關是否損壞。

* 嚴禁頻繁進相、退相，每次重復操作間隔不得少于２分鐘。* 進相器檢修不得在進相狀態下進行，發現問題應立即退相。* 必須嚴格遵守“先起動，后進相”的開機順序，及“先退相，后停機”的停機順序，不得反序操作。
