新疆高壓固態軟啟動柜制造廠家性價比高

新疆高壓固態軟啟動柜,烏魯木齊高壓固態軟啟動柜,阿克蘇高壓固態軟啟動柜,10KV高壓固態軟啟動柜,6KV高壓固態軟啟動柜,阿克蘇高壓固態軟啟動柜,奎屯高壓固態軟啟動柜,阿勒泰高壓固態軟啟動柜,哈密高壓固態軟啟動柜,吐魯番高壓固態軟啟動柜

〈〈服務熱線：  手機：15570643020 高經理  〉〉


高壓固態軟啟動柜技術規范：

1、產品簡介

高壓固態軟起動裝置是高壓交流電動機起動的設備，它的主要構成是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。高壓固態軟起動裝置是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，高壓固態軟起動裝置按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到正常轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。

2、性能指標

類別

說明

交流電壓

AC3kV/6kV/10kV，±10%-15%；

負載類型

三相高壓交流異步電機、同步電機

頻率

50Hz/60Hz ± 2Hz

主回路組成

3kV,12SCRS；6kV,18SCRS；10kV，30SCRS；



瞬時過壓保護

均壓保護器和阻容吸收網絡

冷卻方式

自然冷卻

控制方式

三線制(常開點)

90

環境條件

環境溫度：-20-50℃，海拔：不超過1500米，相對濕度：不超過85%




3、工作原理

圖1.1 高壓固態軟起動器原理框圖

軟起動裝置檢測到外部起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，RC阻容吸收單元吸收可控硅反向關斷時的尖峰電壓；均壓電阻擎制可控硅電壓，保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器與高壓可控硅之間的電氣隔離，同時保證了觸發信號不受電磁干擾。

4、控制系統

高壓固態軟起動器控制系統由微控制器、脈沖放大、取能觸發三部分組成。

  1. 微控制器部分

    微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。

    顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M(jìn)行參數設置及顯示。

  2. 脈沖放大部分

    脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。

  3. 取能觸發部分

    脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，最終實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。

    圖1.2  高壓固態軟起動控制系統框圖

    5、結構設計

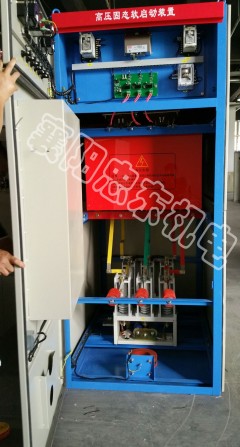

    高壓固態軟起動裝置設計為柜式結構。柜體框架為50角鋼焊接而成，堅固牢靠。柜體設計為柜底進出線方式，在投入運行前，只需要將高壓固態軟起動裝置串聯接入高壓開關柜和高壓電動機之間即可。具體電氣一次方案圖見圖1.3。

    9X]]7@U$2ROB}HCZZZI5(B1
